5. Verifica fessurazione SLE

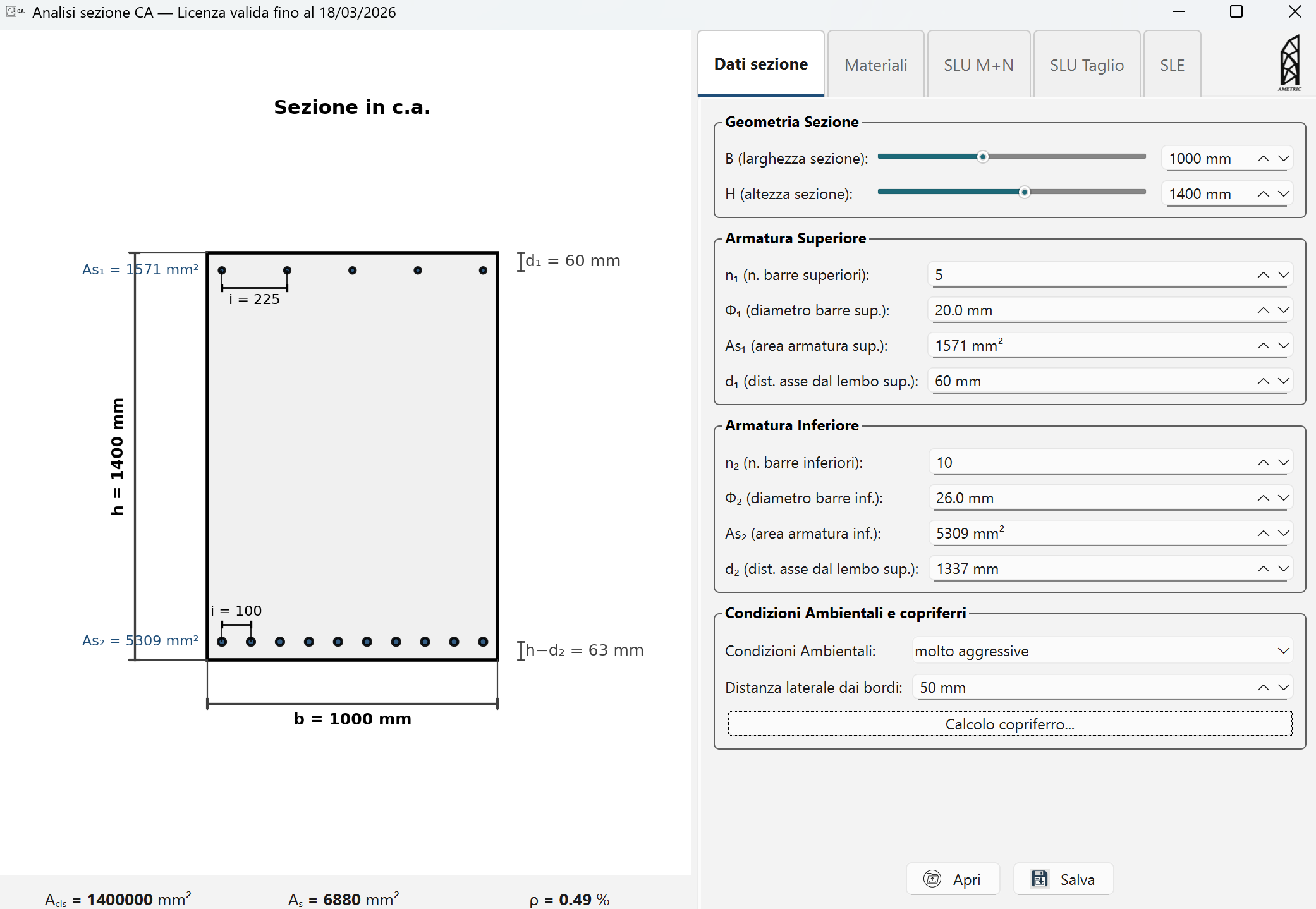

Verifica di una sezione rettangolare 100x140cm. L'armatura superiore è costituita da 5 Ø20mm e l'armatura inferiore è costituita da 10Ø26mm.

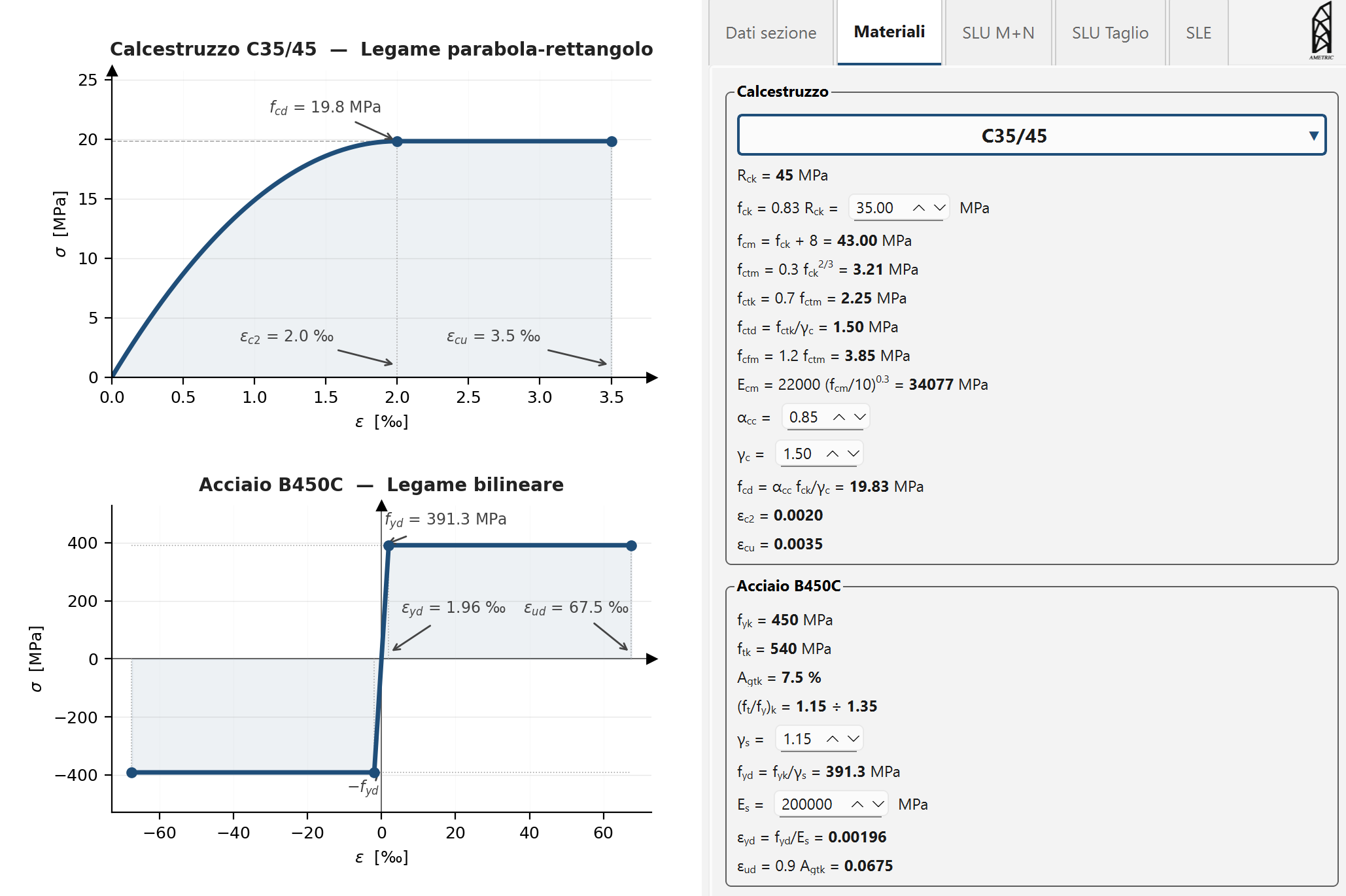

- Classe CLS: C35/45 (fck=35MPa)
- Acciaio B450C (fyk=450 MPa, E = 200000 MPa)
- Condizioni ambientali: molto aggressive
Si svolgono le verifiche in SLE frequente, con le seguenti azioni sollecitanti:
NEd = -400 kN (trazione)
MEd = 1150 kNm (flessione positiva -> trazione fibre inferiori)

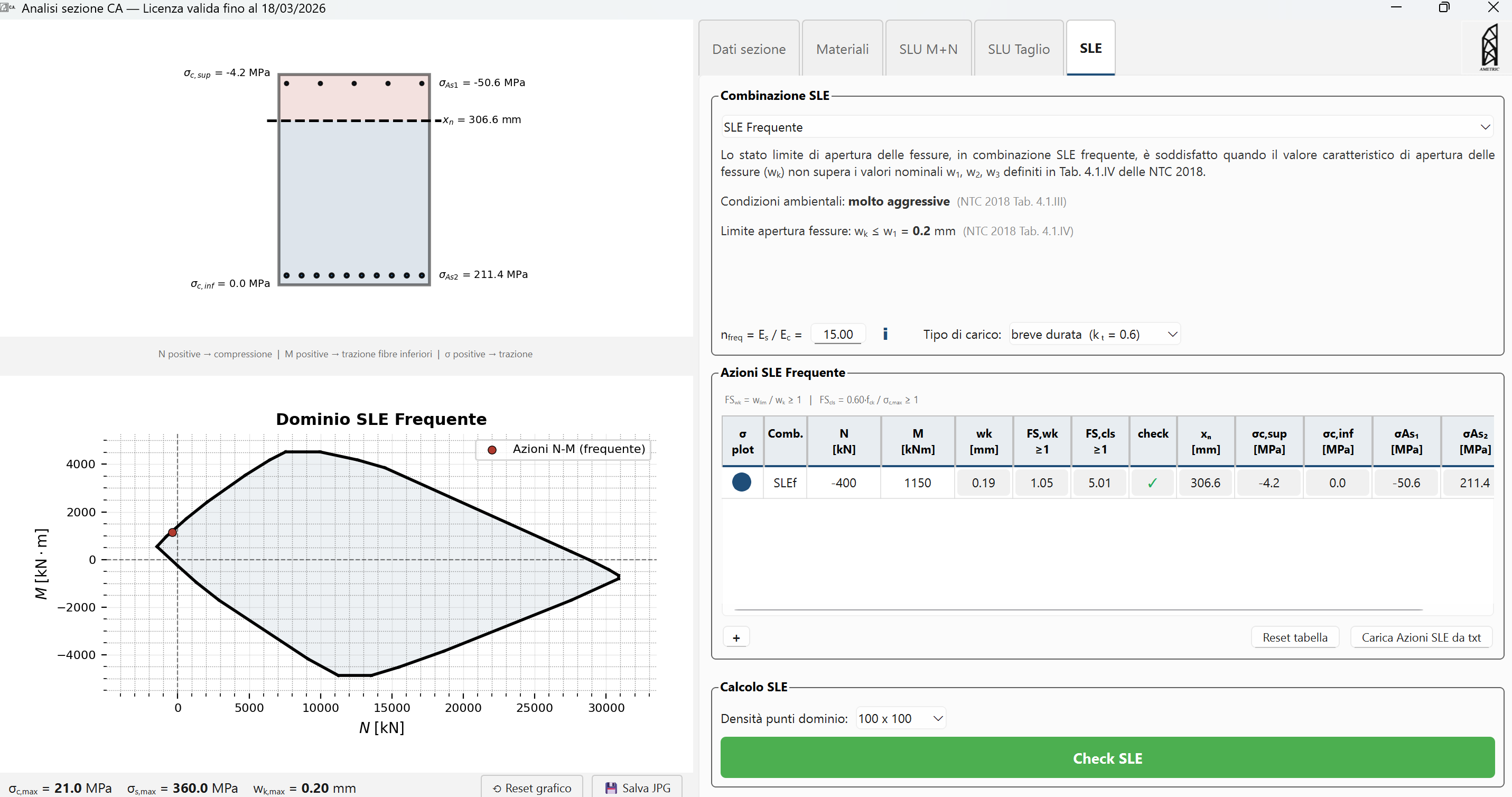

Risultati SLE in AMetric_sez_CA
Il calcolo di σc,sup = -4.2 MPa (compressione) e σAs2=211.4 MPa (trazione) risulta coerente con i risultati di VCA-SLU.

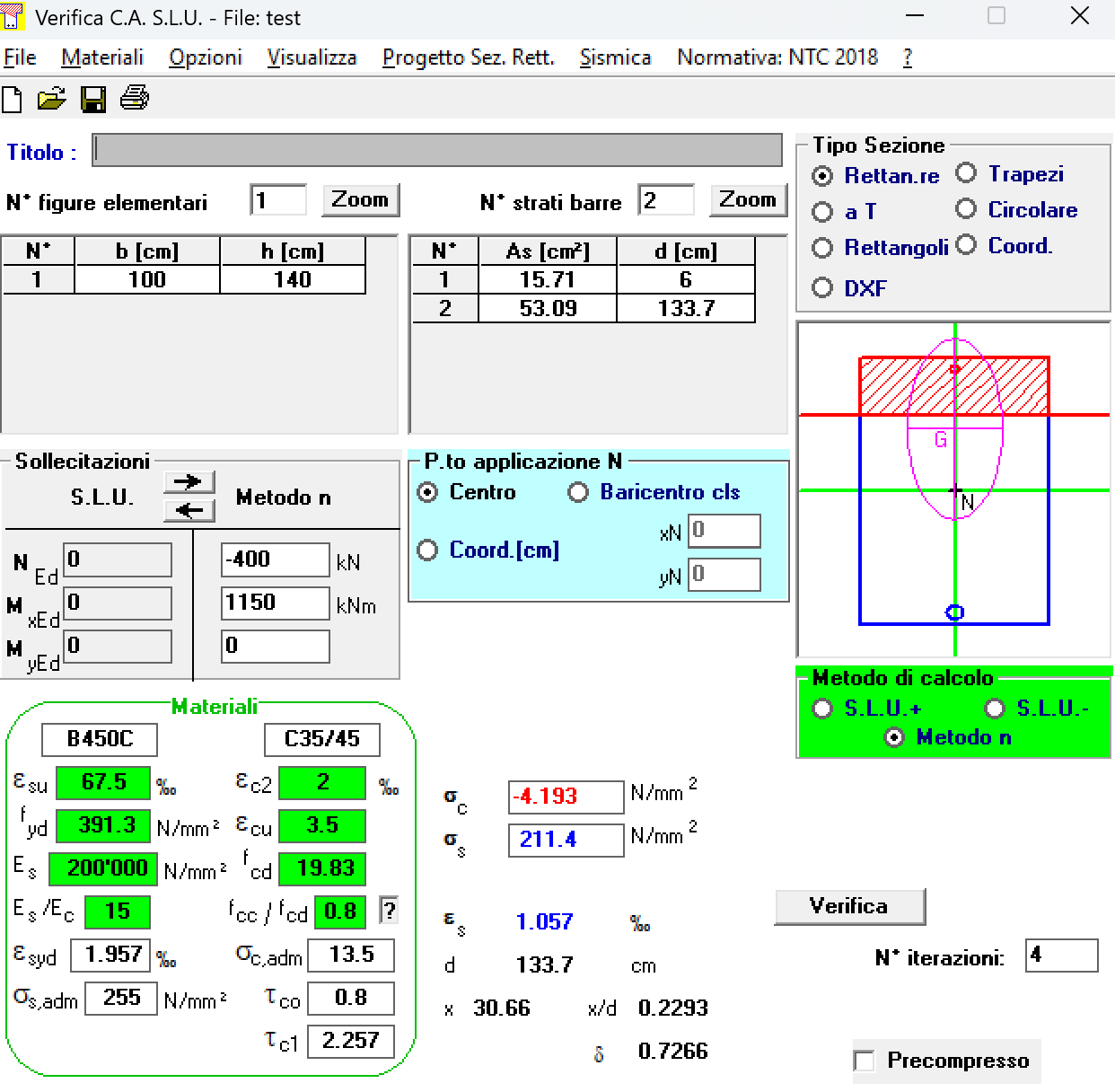

Risultati SLE - Metodo n in VCA-SLU

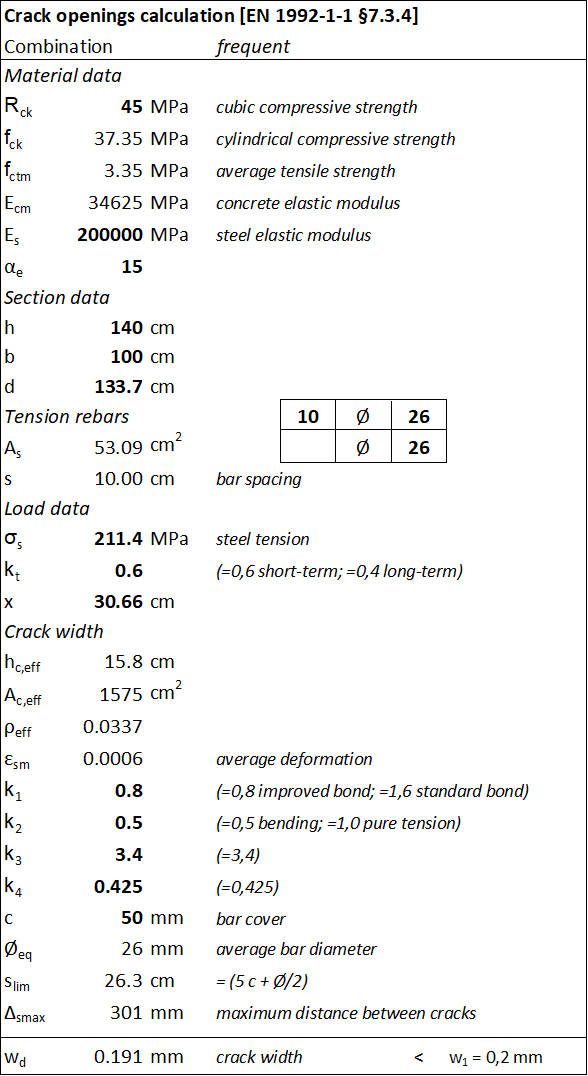

Il calcolo dell'ampiezza di apertura delle fessure wk = 0.19mm < 0.2mm risulta coerente con i risultati ottenuti con l'ausilio di un foglio di calcolo excel.
